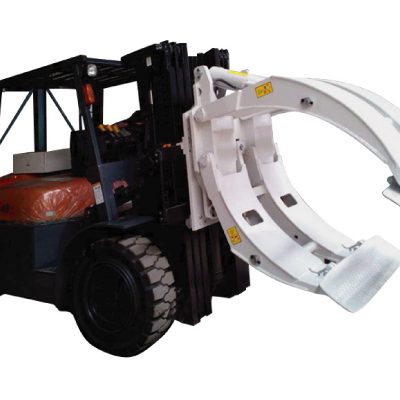

Hidraulikus targonca 25f papírtekercs bilincs részei a gipszkarton burkolatban

Jellemzők

1.Hidraulikus rendszerek: a fő vezérlőszelep a terhelésben a szelep karbantartása céljából importált termékeket fogad el; a pecsétek importált termékek; nagynyomású tömlő kúpos tömítéssel, nagy teljesítményű tömlő.

2. Szerkezeti részek: a bal és a jobb lemez Q460 nagyteljesítményű acéllemezekkel, és a nyomást az általános alak és a korrekció alapján meghatározzák; csatornán az importált termék használata közben.

3.Mechanikai teljesítmény: A beépített oldalsó funkció lehetővé teszi szorító / nyitó és oldalsó működést, valamint jó látást; További olajvezeték kielégíti a két csoport követelményeit.

Előnyök

1.Reacionálisan kialakított, kompakt felépítés, kiváló vezető láthatóság, könnyű kezelhetőség, javítja a munka hatékonyságát.

2.A vékony kar profil és a sima kar kontúr megkönnyíti a tekercs kitörését és lehetővé teszi a szoros egymásra rakást.

3.Contact párnák beépített öntvényszerkezettel, kopásállósággal és hosszú élettartammal. Az érintkezőbetétek felülete ésszerű, biztosítja a legjobb befogási súrlódást.

4.A hengeres szelepek hidraulikus megtartása biztosítja a távolsági szállítás megbízható rögzítését.

5. Folyamatos 360 ° -os forgatás, a reteszelő funkció bármely szöghelyzete, 90 ° vagy 180 ° helyzetben forogva.

6.A névleges kapacitás körülbelül 3,5 ~ 4,5 tonna, és mi is tudjuk biztosítani a testreszabott termékek alapja az Ön igényeinek.

Leírás

Kapacitás (Kg)	Tekercs Tartomány (mm)	Katalógus rendelési szám	Beépítési Osztály	Beépítési Szög	Hosszú Kar Vastagság (Mm)	Rövid Kar Hossz (Mm)	Hosszú Kar Vastagság (Mm)	Súly (Kg)	Hatékony Vastagság (Mm)	Vízszintes Budapest központja súly (Mm)
2700	360-1830	RCP35F-003B	III	0 °	1165	810	65	1289	218	353
2700	360-1830	RCP35F-003C	IV	0 °	1165	810	65	1289	218	353
2700	635-1830	RCF35F-004B	III	0 °	1165	810	65	1280	218	353
2700	635-1830	RCF35F-004C	IV	0 °	1165	810	65	1289	218	353
3500	250-1520	RCP35F-001B	III	0 °	1000	670	65	1190	218	320
3500	250-1520	RCP35F-001C	IV	0 °	1000	670	65	1199	218	320
3500	610-1520	RCF35F-002B	III	0 °	1000	670	65	1180	218	320
3500	610-1520	RCF35F-002C	IV	0 °	1000	670	65	1190	218	320
4000	250-1300	RCP35F-007B	III	0 °	875	575	65	1146	218	295
4000	250-1300	RCP35F-007C	IV	0 °	875	575	65	1155	218	295
4000	560-1300	RCF35F-008B	III	0 °	875	575	65	1137	218	295
4000	560-1300	RCF35F-008C	IV	0 °	875	575	65	1146	218	295
4100	250-1520	RCP45F-001C	IV	2 °	965	680	85	1294	198	310
4100	530-1520	RCF45F-002C	IV	2 °	965	680	85	1285	198	310
3400	360-1830	RCP45F-003C	IV	2 °	1105	815	85	1385	198	338
3400	660-1830	RCF45F-004C	IV	2 °	1105	815	85	1376	198	338
4500	250-1300	RCP45F-007C	IV	2 °	900	565	85	1242	198	284
4500	560-1300	RCF45F-008C	IV	2 °	900	565	85	1233	198	284

jegyzet

Szerezze be a targonca és a tartozékok tényleges kapacitását a targonca gyártójától,

"A" rögzített szerkezeti keret és rögzített karos típusú, két sorozat kiegészítő olajkör szükséges a targoncához.

"B" rögzített szerkezeti keret és rögzített kar típusú, a targoncához két kiegészítő olajkör szükséges.

"C" Forgó építőkeret és állítható karos típus, két kiegészítő olajkör és mágneses szelep szükséges a targoncához.

Használjon "0" rögzítési szöget, ha egymásra rakása nagyobb, mint 6800 mm

Biztosítsa a nem szabványos rögzítőlemezt.

Vegye fel a kapcsolatot a HUAMAI értékesítőivel

Videók

Hidraulikus áramlás és nyomás

Modell	Min.Hidraulikus áramlás (L / perc)	Rec. Hidraulikus áramlás (L / perc)	Maximális hidraulikus áramlás (L / perc)	Rec. Hidraulikus nyomás (sáv)	Max. Hidraulikus nyomás (sáv)
RC20F	20	40	60	35	160
RC30F	20	40	60	35	160
RC40F	20	40	60	35	160

Rotátor specifikáció

Modell	Rotátor sebesség	Forgatónyomaték
RC20F	5.2r/min@57L/min	9000N.M@160Bar
RC30F	5.2r/min@57L/min	11000N.M@160Bar
RC40F	4.1r/min@57L/min	9000N.M@160Bar

Opciók

Egyéni nyitási tartományok

Pozicionált rövid vagy rögzített rövid kar

Osztott hosszú kar

Különleges párnák, gumi párna, poliuretán párna

Alkalmazás

Nagy teherbírású tekercsfogók úgy vannak kialakítva, hogy elősegítsék a nehéz papírtekercsek kényelmesebb és hatékonyabb kezelését. Széles körben alkalmazható gyárakban, papírban, csomagolásban, raktárakban, nyomtatókban, újságkiadókban és más iparágak átalakítóiban a különféle papírtekercsekben a hatékony eltávolításhoz és egymásra rakáshoz sérülések nélkül
